问：如何选购复合绝缘子？

答：一个产品的制造过程就决议了一个产品的质量问题，没错，这句话是对的。电力器材有限公司主要运营消费各种绝缘子，我们的消费过程都是非常严厉的，复合绝缘子就是一个例子，下面，我带着大家细致引见下如何选购复合绝缘子。

问：质量轻、效能高的绝缘子优越性概述

       答：1.硅橡胶绝缘子一般指主要由伞盘（伞裙或 护套）、芯棒及金属端头三部分组成的复合绝缘子， 其中伞盘由热硫化硅橡胶制造，芯棒采用环氧树脂，经特殊工艺制成。同传统的陶瓷或玻璃串比较，具 有许多优点，主要表现在：质量轻、强度高。由于其主要构成材料是容重 比陶瓷和玻璃低得多的硅橡胶和环氧树脂，而且只 有两端的金属联接附件，整体重量只及陶瓷和玻璃绝缘子串的1/10-1/7,而其拉伸强度却高出3-4倍。

       电绝缘及防污闪性能优良。由于伞裙、护套均 采用表面能很低、憎水性能好、抗紫外和抗臭氧等 耐候性能优良，而且选择具有非延燃和自熄性能的高绝缘硅橡胶材料制成，大大改善了高压绝缘设备 表面的受污、受潮状况，提高绝缘强度和耐污能力， 有效地提高用电安全性，基本上不用人工清洁，减少了维护费用。

       整体结构增大了爬距比。由于硅橡 胶高压复合绝缘子在结构上为整只构成， 上下只有两个电极，因此其爬距比远大于 陶瓷及玻璃绝缘子串，有利于城市架空电力线路的小型 化。由于其质量轻，可以减轻杆塔荷重，使 线路间距缩小，线路走廊宽度减小，显示 出质量轻、效能高、总费用低的优点，

       有利于城市架空线路小型化，为高压输电线路提供了新的技术条件。正因为硅橡胶高压复合绝缘子具有许多传统 绝缘子无法比拟的优越性能，已得到国内外越来越 多的应用。我国硅橡胶高压复合绝缘子研究开发较晚，但也正在飞速发展。据资料介绍，2001年我国在 高压线路上运行的硅橡胶高压复合绝缘子已达190万 支，而且每年以25%以上的速度增长。

问：陶瓷绝缘子的机械强度

答：

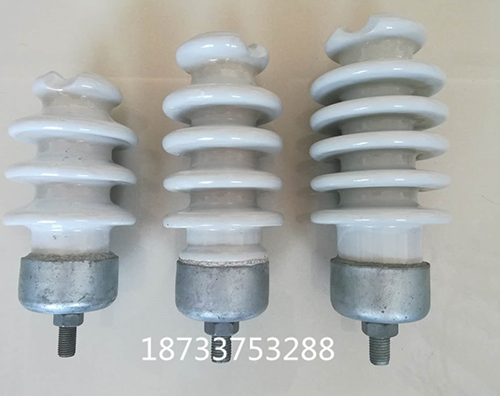

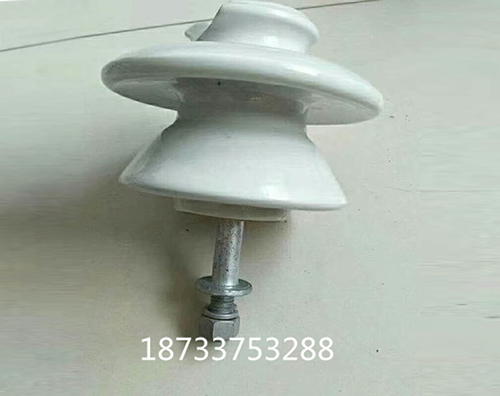

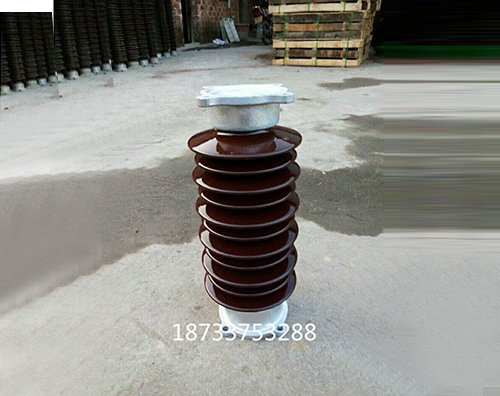

      陶瓷绝缘子顾名思义就是电工陶瓷制成的绝缘子。电工陶瓷由石英、长石和粘土做原料烘焙而成。瓷绝缘子的瓷件表面通常以瓷釉覆盖，以提高其机械强度，防水浸润，增加表面光滑度。

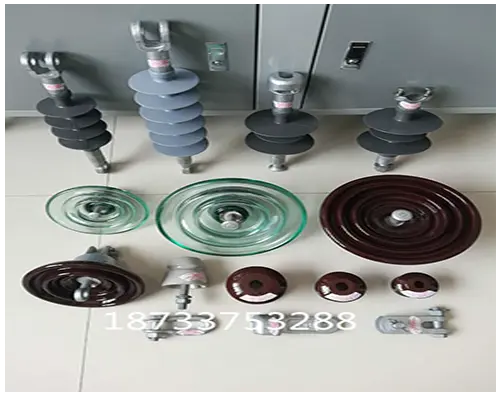

       玻璃绝缘子由经过钢化处理的玻璃制成的绝缘子。下面就来给大家介绍他们优缺点的比较都有什么了。

    1、机械强度：通过有关对在线路上运行年限不同的瓷绝缘子、玻璃绝缘子进行机电性能对比试验，发现部分瓷绝缘子在运行l5—2O年后，试验值已低于出厂试验标准值，不合格率随运行年限增加。而玻璃的稳定性和分散性要好于瓷。通过对瓷、玻璃绝缘子进行高频振动疲劳试验的结果表明，高频振动后玻璃绝缘子的机电强度明显下降。其原因：一方面是因为国产瓷绝缘子材质及制造工艺等方面的因素，造成质量分散性大。

    2、抗老化性能：瓷绝缘子有近百年的运行经验，其抗老化能力较强。在投运后的一段时间内。通过检测手段，可把少数劣化绝缘子更换掉。但随着运行时间的增长，它的老化会日趋严重。玻璃经钢化处理的，表面形成压应力，如果玻璃表面有徽裂纹存在，也固应力作用使微裂纹受到压缩而不致扩展。玻璃的电气强度一般在整个运行期间保持不变，其老化过程比瓷缓慢得多。

    3、电气性能：玻璃介质在标准冲击波作用下，其电击穿强度为1350～1700 kV／cm，约为瓷的3．8倍。国内外曾多次用波头陡度很大的冲击波进行试验．结果均为大气闪络，而玻璃体未被击穿，运行经验也证明了玻璃绝缘子不会被雷电所击穿。

    4、电压分布：由于玻璃的介电常数大，使得玻璃绝缘子有较大的主电容，成串的电压分布较均匀，玻璃绝缘子串片电压低于瓷的片电压，从而减步无线电干扰，降低电晕损耗，延长玻璃绝缘子寿命，同时也提高了玻璃绝缘子成串闪络电压。

    5、尺寸、重量：由于芯棒具有很高的抗拉强度，因而合成绝缘子可以做得很轻巧，只有瓷绝缘子串重量的1O 。由于玻璃的介电常数为7～8．比瓷的6～6 5大，在机械强度和击穿电压相同的情况下．其厚度较小，因而玻璃绝缘子比瓷绝缘子轻。

    6、后期维护问题：陶瓷绝缘子有多年的运行经验，运行可靠，但有零值检测问题和防污性能欠佳。玻璃绝缘子效果良好，运行维护方便。
